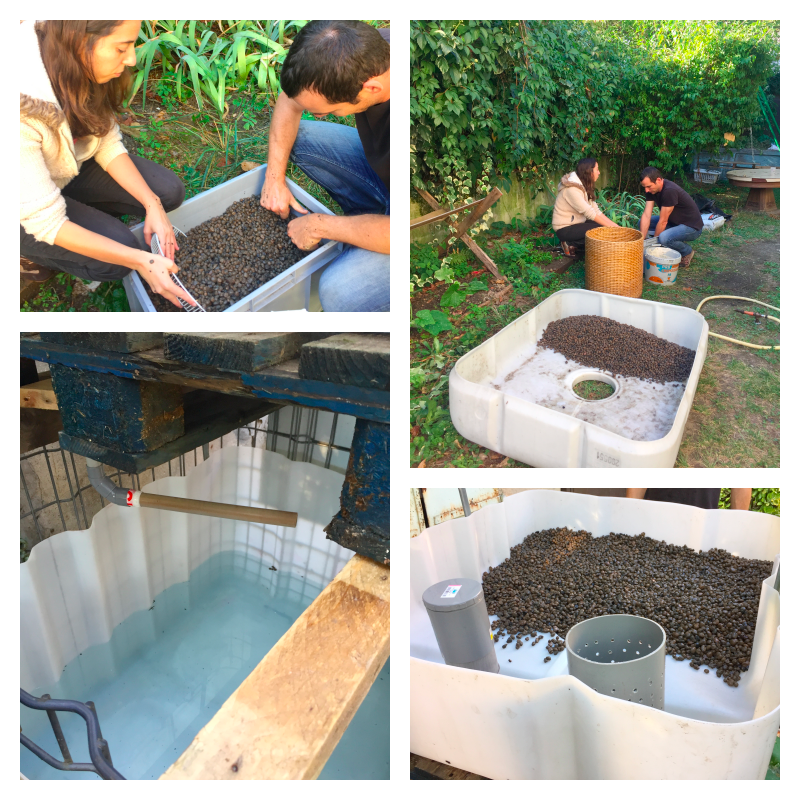

###### tags: `MYNE` `carnet de bord` `Hackuaponie` # ProtoHackuaponie v3 ![](https://hackpad-attachments.s3.amazonaws.com/hackuaponie.hackpad.com_AYL9agmuO4Q_p.442579_1491297164448_image.png) (pad de synthèse inspiré de la documentation live et diffusé (bientôt) sur movilab ) Le ProtoHackuaponie V3 est le troisième module aquaponique vertical réalisé à la MYNE (Villeurbanne). Il est créé en quelques étapes jours et avec un maximum de matériaux de récupération, grâce à l'intervention de néophytes de disciplines variées dans le cadre du [p](https://hackuaponie.hackpad.com/MYNECamp-ProtoHackuaponie-V2-ZCAfBDBWNG4)rojet de réappropriation Hackuaponie de la Paillasse Saône. ## Contexte **Genèse et historique** L'aquaponie est une technique qui permet de répondre à plusieurs problématiques de culture alimentaire dans les milieux urbains denses. Suite à la mise en place d'un projet de sciences participatives à la MYNE et en lien avec le projet [openaquaponie,](https://hackpad.com/OpenAquaponie-Carnet-de-bord-AUpRWH1dVri) une équipe de néophyte a souhaité mettre en place **L'équipe** Pour la réalisation de ce prototype, une équipe d'horizon divers a participé à la mise en place du module * [Renaud Becheret](/ep/profile/r6If6oLgPg8) : ingénieur agronome, porteur d'un projet de ferme aquaponique * **[Charlotte](https://hackpad.com/ep/profile/DDHknTb0YWd)** Rizzo : urbaniste, ingénieur en procédés environnement, Lyon * Christelle : spécialiste des végétaux et experte de l'audiovisuel * Teddy : ebeniste designer * Paul Jarreau : ingénieur mécanique Plusieurs contributeurs **Inspirations** A travers l'intervention de divers experts, le module s'inspire de plusieurs design existants : * [MicrofarmLab ](http://lapaillasse.org/projects/microfarmlab/) à la Paillasse Paris * Modules du projet [Zone-AH](https://www.zone-ah.org)! à Paris * Modules développés à Hackuarium à Lausanne * Modules V1 et V2 développés à la MYNE **Les objectifs** Les objectifs de ce prototype sont les suivants : * Créer un démonstrateur supplémentaire à la MYNE (TILIOS): * Se former à la technique de l'aquaponie et se réapproprier les techniques de l'aquaponie en tant que citoyen (hydraulique, culture et aquaculture, bricolage, récupération) * Démontrer la possibilité de réaliser un nouveau module à bas coût grâce à l'interdisciplinarité * Coupler le module à d'autres modules expérimentaux de la Myne (notamment Open MicroMetha) ## Description **Rappel sur l'aquaponie** L'aquaponie est un système de production alimentaire symbiotique et fermé couplant aquaculture et culture végétale. Le procédé est basé sur la transformation bactérienne de l'ammoniac produit par les poissons en nitrites puis nitrates assimilables par les plantes cultivées hors sol. Pour plus d'information sur l'aquaponie, diverses ressources peuvent être utiles : * [décroissons.org](https://decroissons.files.wordpress.com/2013/08/aquaponie_rapport_final.pdf) * [aquaponie pratique](http://aquaponie-pratique.com/) * [aquaponie.org](http://aquaponie.org/wiki/principe#Dimensionnement) * A compléter? ![](/uploads/upload_0aa2807843284a0beab80482486e8aea.png) **Description succincte du module développé** Le système est un module vertical développé en extérieur. Il se compose de 2 parties principales (de bas en haut) : * 1 bac à poissons de 0,8m3 * 1 bac ## Fabrication ![](https://hackpad-attachments.s3.amazonaws.com/hackuaponie.hackpad.com_AYL9agmuO4Q_p.442579_1474808312178_proto billes.png) ![](https://hackpad-attachments.s3.amazonaws.com/hackuaponie.hackpad.com_AYL9agmuO4Q_p.442579_1474808316546_siphon auto.png) **Matériels mobilisés et coûts de fabrication** Le matériel suivants ont été mobilisés : * général (commun LPS): * colle superglue - 5,60€ (mutualisée pour tous les projets) * colle PVC en pot - 5,90€ (mutualisée pour tous les projets) * 50 colliers de fixation - 2,90€ (mutualisée pour tous les projets) * Silicone sanitaire - 2,30€ (mutualisée pour tous les projets) * chambre à air usagées (récupération) * téflon 1,43 * fil métallique environ 3euros * corde environ 2 euros * feutres indélébiles 1 euro * Cuve IBC de * Outils particulier * poste à soudé * petit matériel de découpe, **Fabrication et mise en route étape par étape** <undefined><li>**Construction des bacs **</li></undefined> Les bacs sont récupérés d'un <undefined><li>**Construction du siphon cloche**</li></undefined> Sur inspiration des différents dispositifs de siphons cloche, le système de est fabriqué à partir de matériaux de récupérations. Le siphon est constitué d'un passe-paroi, dans lequel passe un tube de PVC de diamètre 5. Un entonoir est ajouté (bouteille en plastique), pour favoriser l'effet venturi du siphon. Un tube PVC étanche de diamètre 10 (avec bouchon) est vissé sur la partie basse du siphon. L'eau doit entrer par cette partie basse. Pour éviter que les billes d'argile ne bouchent le siphon, un tube PVC supplémentaire criblé de trous est ajouté autour du siphon (tube diamètre 12. <undefined><li>**Choix des poissons**</li></undefined> Après étude, les poissons les plus adaptés seraient des perches <undefined><li>**Choix du support de culture et des plantes **</li></undefined> Le support de culture est actuellement des billes d'argile ## Cartographie ressources ## Licence Ce document est mis à disposition selon les termes de la [Licence Creative Commons BY-SA](http://creativecommons.org/licenses/by-sa/4.0/). ![](https://hackpad-attachments.s3.amazonaws.com/hackpad.com_mD9TikiMpQc_p.62368_1490802266506_by-sa.png)
